iRT

解决什么问题

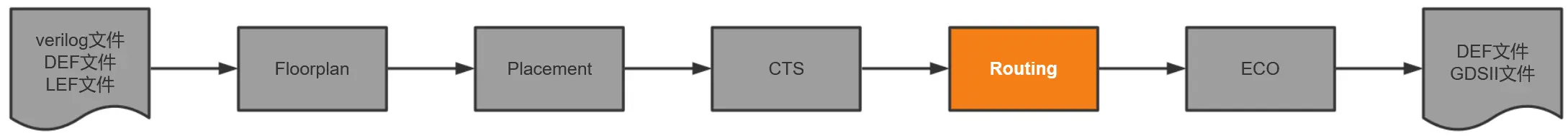

布局与时钟树之后，需要把模块、标准单元与 IO 按逻辑关系互连，并在拥塞、规则与时序约束下优化。iRT 是 iEDA.ai 的布线器，集成全局布线与详细布线，面向可签核互连。

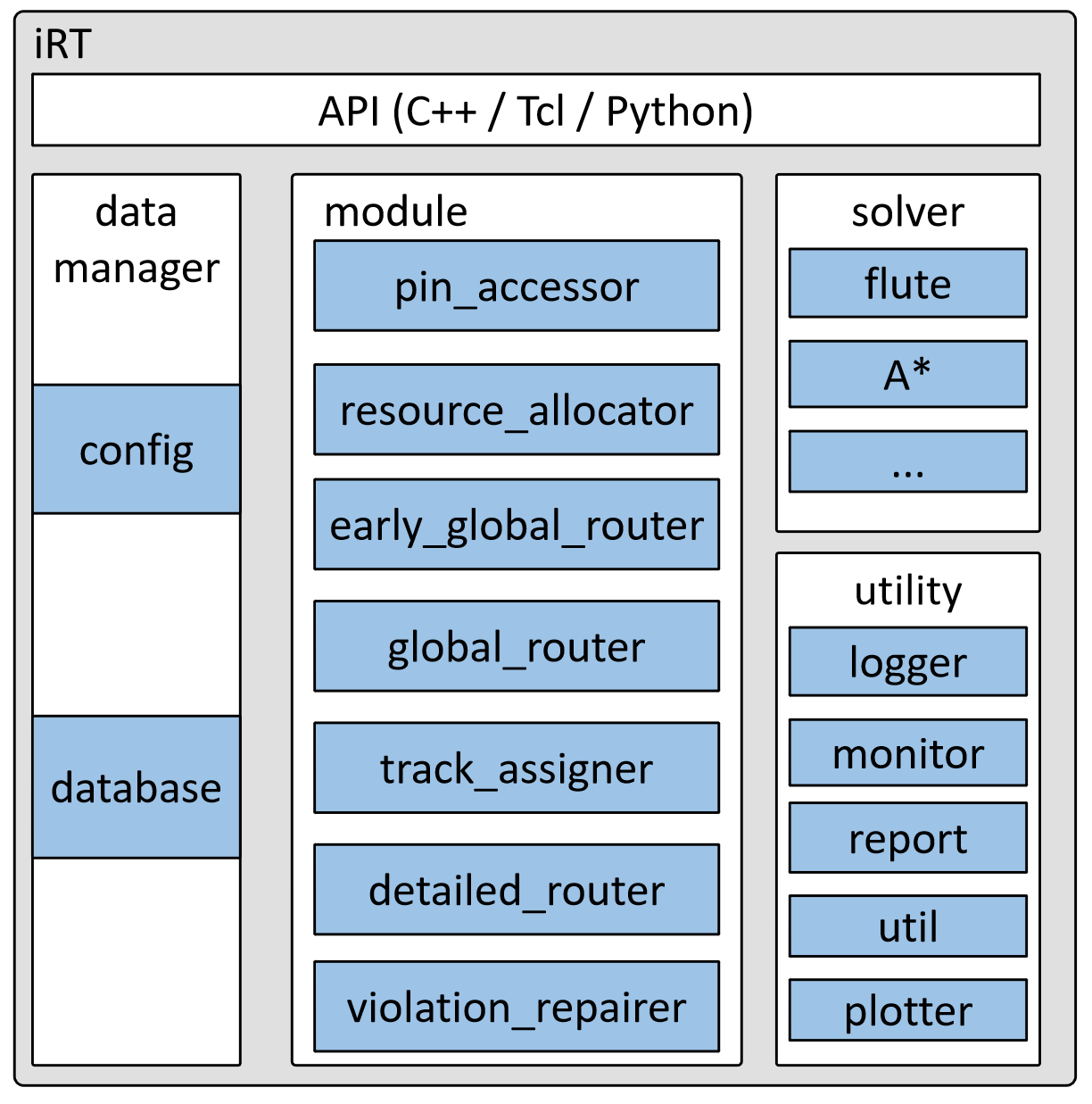

软件结构

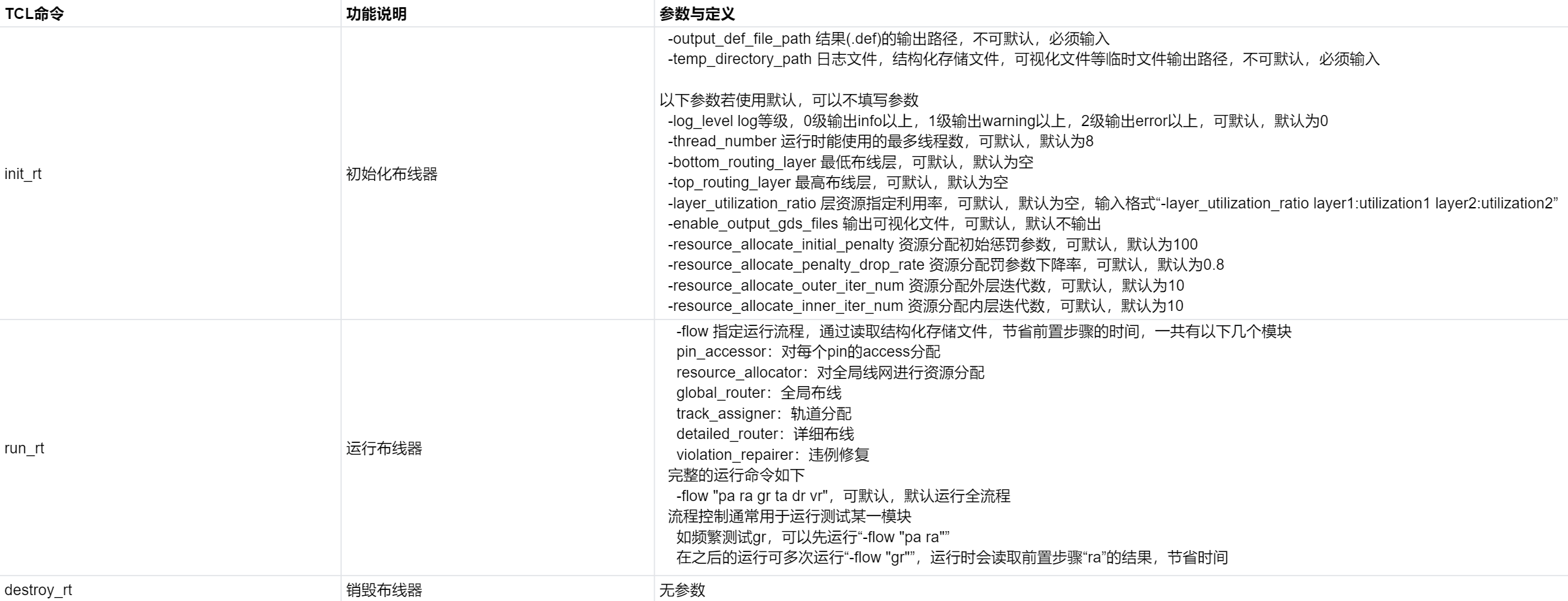

API：Tcl / 多语言接口驱动
data manager：顶层数据管理，挂接 iDB
pin_accessor：为 pin 分配 access 点
global_router：以 GCell 为单位的三维全局布线
track_assigner：轨道分配
detailed_router：DRC 驱动的详细布线
solver：Flute Steiner、三维 A* 等

相关产品与研究

签核检查见 iDRC；学习加速见 AiDRC 与 AiST。布线前后状态均可经 AiEDA 导出。
