iPower

解决什么问题

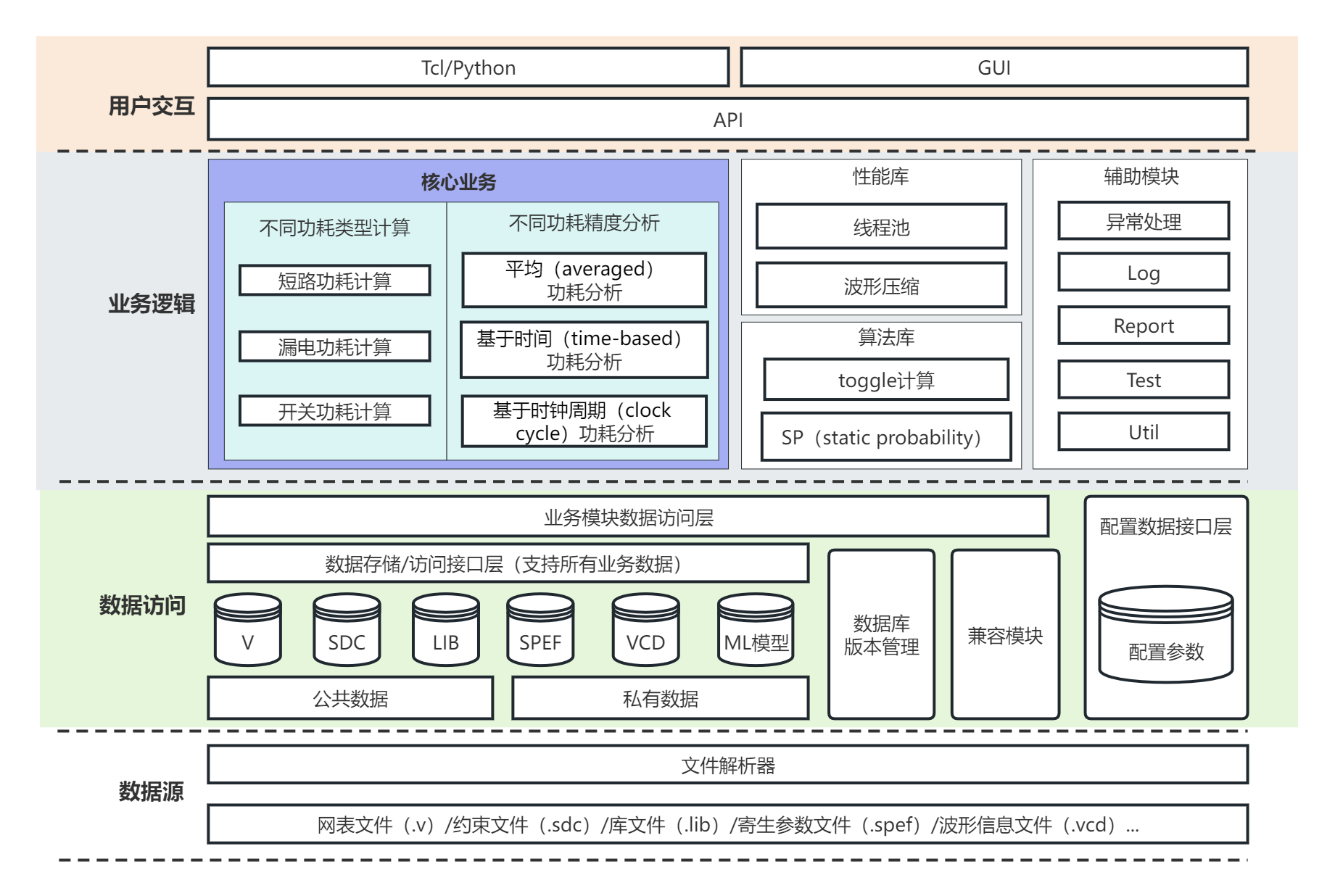

功耗不仅影响封装与供电，也反向约束时序与布线。iPA / iPower 提供按类型（内部、开关、漏电）与分组（时钟网络、组合逻辑、时序逻辑等）的功耗分析报告，并支持解析 VCD 波形，帮助定位热点。

在流程中的位置

通常在具备网表、库、SDC、SPEF 与时序上下文后运行，常与 iSTA、iPDN 协同。分析结果可指导缓冲、门尺寸与时钟结构的后续优化（iTO / iCTS）。

典型步骤

  1. 完成设计读入与时序分析准备
  2. read_vcd test.vcd -top_name ...
  3. 生成分类功耗报告

与 AiEDA

功耗相关特征同样可进入 Library 导出，支撑学习型优化与数据集构建。
