芯片参数

第1次：20220202，在110nm工艺“一生一芯”两个学生的CPU核设计，28万门级的处理器芯片，实现25MHz的流片结果；

SoC规格：

5级顺序单发射RV64I处理器核
实现AXI4总线互联网络，设计有两个时钟
集成了UART、QSPI Flash、ChipLink外设

芯片参数：

•工艺：110nm
•面积：约3 ×3.5 cm
•功耗：dynamic = 48mW，leakage = 7 mW
•频率：25MHz
•规模：78W Gates
•特性：支持Linux，5级流水线，Chiplink、UART、和SPI，外接板卡时钟

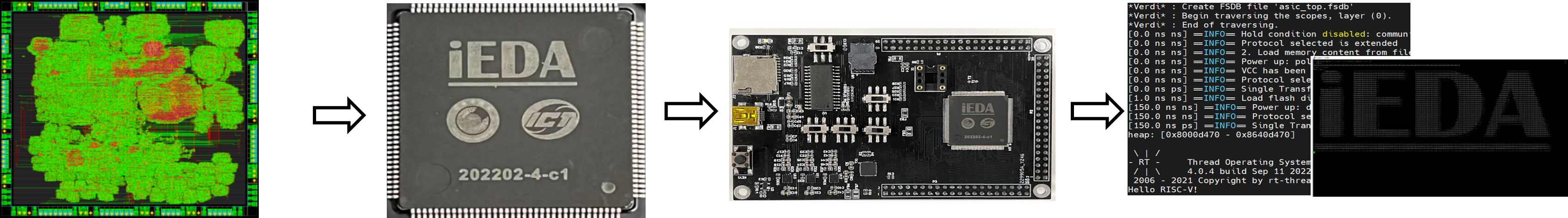

版图结果

iEDA第一次支持芯片设计并流片版图和板卡测试结果
