iEDA-Chip-004

第4次：20240820，在28nm工艺处理器芯片“果壳”（348个宏模块，75.6万标准单元，644.9万门晶体管，TT: 800MHz，6.49mm2），测试频率1000MHz

阅读正文 → 工具链
开源 EDA面向 AI社区文档动态目录
doc — iEDA-Chip-004
# open iEDA stack
$ ieda open iEDA-Chip-004
[nav ] module linked         ok
[docs] pages indexed         ok
[ai  ] state exportable      ok
→ continue exploring
iMapsynthesisiFPfloorplaniPDNpoweriPLplacementiCTSclockiTOoptimizationiRTroutingiSTAtimingAiEDAdesign dataiPCLlayout modeliMapsynthesisiFPfloorplaniPDNpoweriPLplacementiCTSclockiTOoptimizationiRTroutingiSTAtimingAiEDAdesign dataiPCLlayout model
4本节页面
RTL→GDS开源流程
AI可导出状态
GPL-3.0开源许可

芯片参数

第4次：20240820，在28nm工艺处理器芯片“果壳”（348个宏模块，75.6万标准单元，644.9万门晶体管，TT: 800MHz，6.49mm2），测试频率1000MHz

SoC规格：

  • 一个11级顺序单发射RV64I MAC处理器核
  • 实现AXI4总线互联网络，集成一个PLL，设计有三个时钟域
  • 集成了UART、QSPI Flash、ChipLink、SDRAM、VGA、PS/2外设

芯片参数：

版图结果 6

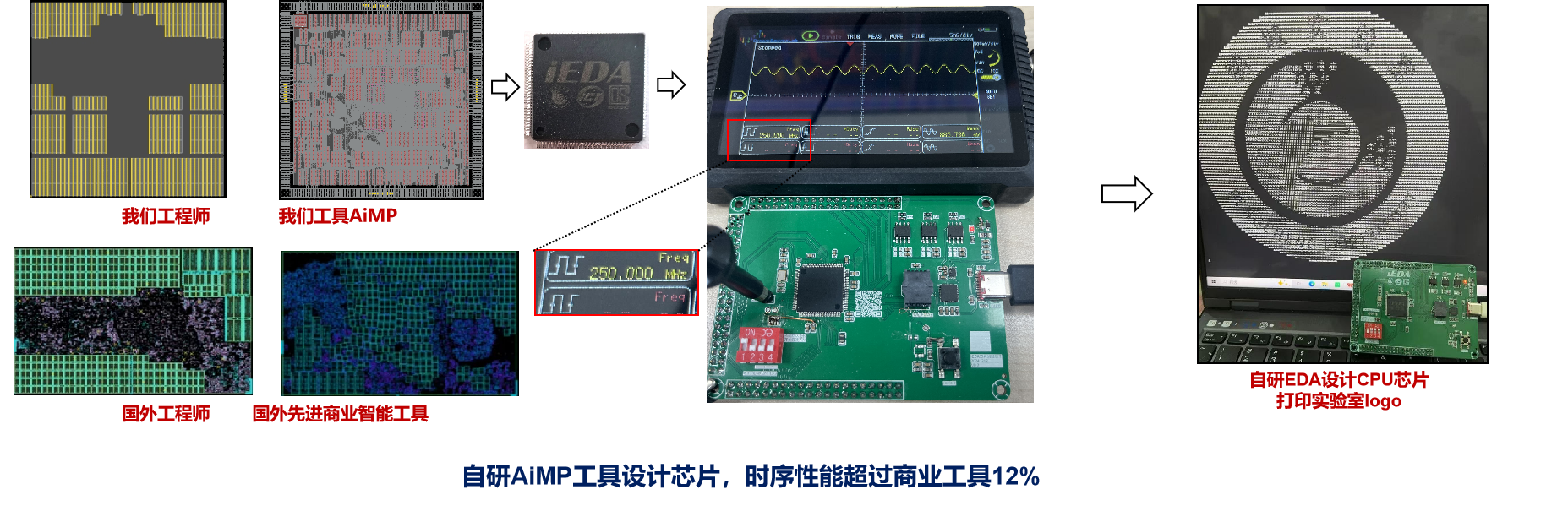

iEDA第四次支持芯片设计并流片版图和板卡测试结果
